RJ45 케이블링

준비물 : RJ45 단자 2개와 케이블, 니퍼, 랜툴







RJ45 커넥터

---



1. RJ45 케이블은 이더넷에서 IEEE802.3까지 모든 속도 지원

2. 높은 유연성 응용

3. 이더넷 케이블을 이용하여 저렴 → 간섭으로부터 차폐









케이블 종류

---

- UTP (비차폐 = 차폐막으로 감싸지 않은 케이블)  : 보편적인 종류의 구리 전화선

- FTP

- STP (차폐 = 공간의 특정 부분을 도체 혹은 강자성체로 둘러싸서 내부가 외부 전자기장으로부터 영향 X)









케이블링 순서

---

1. 양 끝의 피복을 벗겨준다. (약 2~3cm)

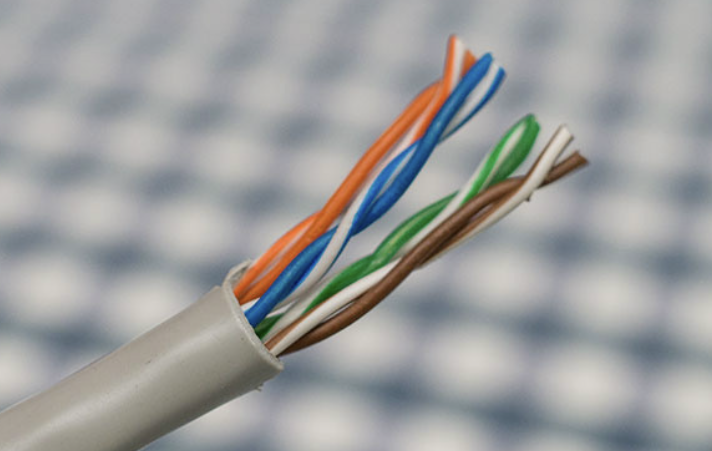

2. 내부의 8가닥의 케이블을 만들고자 하는 케이블의 배열 순서대로 펴서 정리한다.

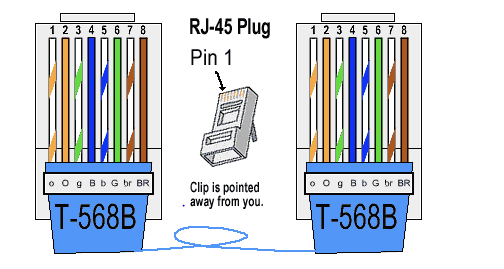

3. 568B의 경우 Direct 흰주,주,흰녹,청,흰청,녹,흰갈,갈 순서로 선을 펴준다!

(사실 양쪽 단자의 순서만 맞춰주면 큰 문제가 없다)



4. 랜치로 가지런히 잘라 길이를 맞춰준다.

5. 이를 RJ45 단자에 넣고 랜툴로 단자를 집어준다.

(※ 단자 끝까지 밀어넣지 않으면 연결이 안된다)

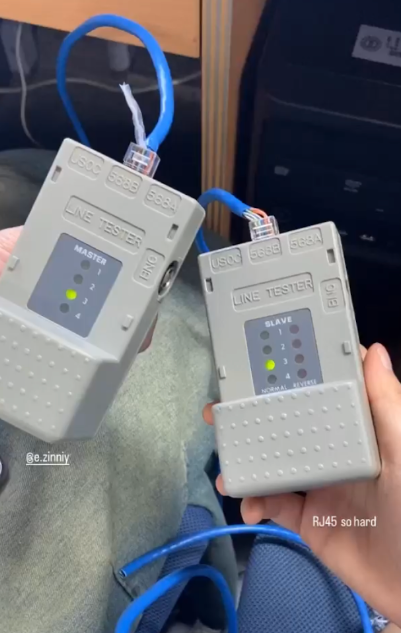

6. 테스터기 568B에 넣고 1,2,3,4에 해당하는 불이 잘 들어오는지 확인한다.



1→2→3→4 동일한 순서로 초록불이 들어오는지 확인 빨간불일 경우 그 순서에 있는 케이블이 잘못되었음을 의미한다!
